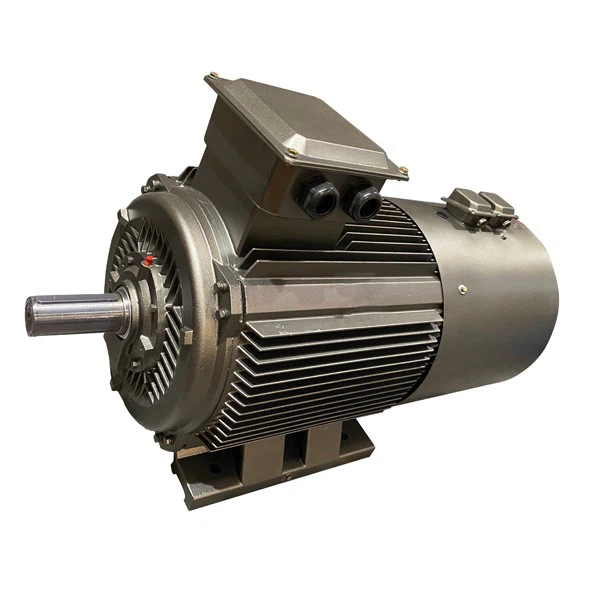

YVF3-serie VFD-ventilatormotor

1.Met de snelle ontwikkeling van vermogenselektronicatechnologie en nieuwe halfgeleiderapparaten is de AC-snelheidsregeltechnologie voortdurend verbeterd en verbeterd. Geleidelijk verbeterde frequentieomvormers, ook wel VFD genoemd, worden veel gebruikt in AC-motoren vanwege hun goede uitgangsgolfvorm en uitstekende prestatie-prijsverhouding.

Bijvoorbeeld grote elektromotoren en kleine en middelgrote rolmotoren die worden gebruikt in staalfabrieken voor het walsen, tractiemotoren voor spoorwegen en stadsvervoer per spoor, liftmotoren, hefmotoren voor hijsapparatuur voor containers, motoren voor waterpompen en ventilatoren, compressoren en motoren voor huishoudelijke apparaten hebben allemaal achtereenvolgens VFD-ventilatormotoren uit de YVF3-serie gebruikt en goede resultaten behaald.

2. Wat zijn de structurele verschillen tussen motoren met variabele frequentie en gewone motoren?

● Isolatieniveau: Over het algemeen F-niveau of hoger, versterkt de sterkte van de aardisolatie en draadwindisolatie, vooral gezien het vermogen van de isolatie om impulsspanning te weerstaan.

● Met betrekking tot de trillings- en geluidsproblemen van de motor: er moet volledige aandacht worden besteed aan de stijfheid van de motorcomponenten en de algehele structuur, en er moeten inspanningen worden gedaan om de natuurlijke frequentie te verhogen om resonantie met verschillende krachtgolven te voorkomen.

● Koelmethode: Over het algemeen wordt gebruik gemaakt van geforceerde ventilatie, dat wil zeggen dat de koelventilator van de hoofdmotor wordt aangedreven door een onafhankelijke motor.

● Maatregelen om asstroom te voorkomen: Voor motoren met een vermogen van meer dan 160 kW moeten maatregelen voor lagerisolatie worden genomen. Het is voornamelijk gevoelig voor asymmetrie van het magnetische circuit en genereert ook asstroom. Wanneer de stromen die door andere hoogfrequente componenten worden gegenereerd, samenkomen, zal de asstroom aanzienlijk toenemen, wat leidt tot lagerschade. Daarom moeten over het algemeen isolatiemaatregelen worden genomen.

● Voor motoren met constant vermogen en variabele frequentie: Wanneer het toerental hoger is dan 3000/min, moet speciaal hittebestendig smeervet worden gebruikt om de temperatuurstijging van de lagers te compenseren.

3. Voor gewone asynchrone motoren zijn de belangrijkste prestatieparameters waarmee rekening moet worden gehouden bij het herontwerp het overbelastingsvermogen, de startprestaties, de efficiëntie en de arbeidsfactor. En omdat de kritische slipsnelheid van de VFD-ventilatormotoren uit de YVF3-serie omgekeerd evenredig is met de vermogensfrequentie, kunnen deze direct worden gestart wanneer de kritische slipsnelheid dichtbij 1 ligt. Daarom hoeven overbelastingscapaciteit en startprestaties niet langer te worden overwogen. veel.

4. Voor pompen en ventilatoren is het vloeistofdebiet rechtevenredig met de eerste macht van de snelheid, het koppel is rechtevenredig met de tweede macht van de snelheid, en het vermogen is rechtevenredig met de derde macht van de snelheid. Wanneer het toerental afneemt, neemt het stroomverbruik van de motor met een derde macht af. Daarom is het energiebesparende effect van snelheidsregeling met variabele frequentie zeer aanzienlijk.

5. De VFD-ventilatormotor uit de YVF3-serie volgt de Chinese standaard, GB755-2008 Roterende elektrische machines - Beoordeling en prestaties, wat gelijk is aan IEC60034-1:2004.





gietijzeren kast

Het ontwerp van de gietijzeren behuizing van de VFD-ventilatormotor uit de YVF3-serie houdt rekening met de warmteafvoerfunctie, die helpt de warmte te verwijderen die wordt gegenereerd door de werking van de motor via geschikte warmteafvoeroppervlakken of kanalen voor luchtkoeling, zodat de motorwikkeling werkt binnen het nominale temperatuurbereik.





trillingssensor

Trillingssensor is een enkel vrij oscillatiesysteem dat bestaat uit veren, dempers en traagheidsmassablokken. Het zet mechanische trillingen om in elektrische signalen die gemakkelijk kunnen worden verzonden, getransformeerd, verwerkt en opgeslagen via de transducercomponenten.





aansluitkast

De motorklemmenkast wordt gebruikt om stroomleidingen en motorspoelen aan te sluiten, voornamelijk bestaande uit een kast, klemmen, schroeven, ringen, bevestigingsplaten en andere onderdelen.





schacht

Precisie-assen worden vervaardigd op basis van de tolerantie van de as en zijn over het algemeen geschikt voor het overbrengen van zeer nauwkeurige belastingen. De precisie-as is vervaardigd met behulp van hoogwaardige materialen en geavanceerde verwerkingstechnologie. De tolerantiecontrole van de grootte en vorm van de as is relatief streng en is bestand tegen relatief grote axiale en radiale belastingen.
